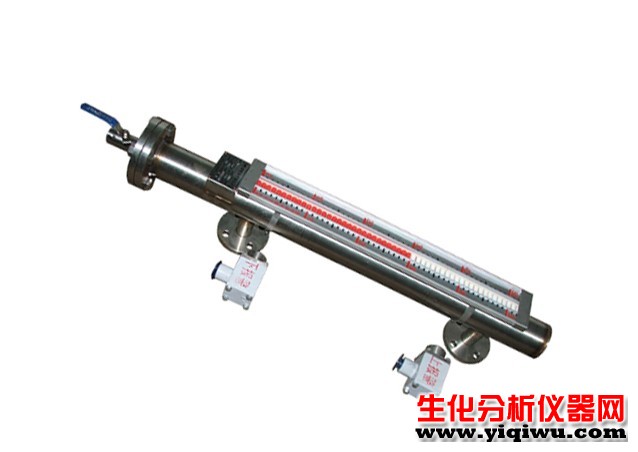

HC-UHZ-52/W高温型磁翻板液位计采用耐高温磁钢和耐高温材料制造，以适用高温介质液位的测量。

HC-UHZ-52/W高温型磁翻板液位计种类

HC-UHZ-52/W高温型磁翻板液位计，按其工作压力的大小，可分为以下四种类型：

1、高温低压型

工作压力：PN≤2.5MPa

2、高温中压型

工作压力：PN=2.5～4.0MPa

3、高温高压型

工作压力：6.3～10.0MPa

三、主要技术参数

1、测量范围：L=500～6000mm；

高温高压型：L=500～3000mm；

2、工作压力：0～2.5；2.5～4.0；4.0～6.3；6.3～10.0MPa；

3、介质温度：120～350℃；

4、介质密度：≥0.45g/ cm3；

5、接液材质：各种型号不锈钢（按介质化学性和温度高低来选择）；

四、连接法兰

1、 连接法兰：□规格：DN20、DN25（任选）；

2、 标准：PN2.5，JB/T83-94（平焊环板式松套管法兰）

PN4.0～PN6.3，JB/T84-94，凸面对焊环板式松套法兰

PN6.3～PN10.0，JB/T82.2-94凹凸面对焊管法兰，仪表凹凸面

注：订货时，请提供法兰规格及标准

五、产品选型

基本型号
工作

压力
报警器

配 置
变送器

配 置
防爆

要求
法兰

通径
测量

范围
特殊

型式
表示意义

HC-UHZ-52
—□
—□
□
□
—□
—□
/□
型谱


P






最高工作压力（MPa）



O





无报警器



B





配报警器




O




无变送器




M




配MY型变送器




J




配JY型变送器





O



无防爆要求





d



隔爆型






D1


DN20






D2


DN25







L

法兰中心距（mm）








Z
夹套型








W
高温型








F
防腐型








Y
高压型








R
电热带式








H
防火花式








S
防霜型








X
指示器下置式








D
指示器上置式





金湖宏创仪表有限公司根据测量温度、测量压力、测量介质、安装方式等等参数的不同等系列仪表供客户选择。根据形式分为侧装型、顶装型以及专用型。侧装型包括：普通型、液态汽体专用、防腐型、内衬型、卫生型、夹套型、耐低温防霜型、高温高压型等，顶装型包括：普通型、液态汽体专用、耐腐型、粘稠型、顶侧型。以及特殊工况专用型等等。以上均为我公司自产产品质优价廉，种类较多，保证客户选择到性价比更好的产品。
