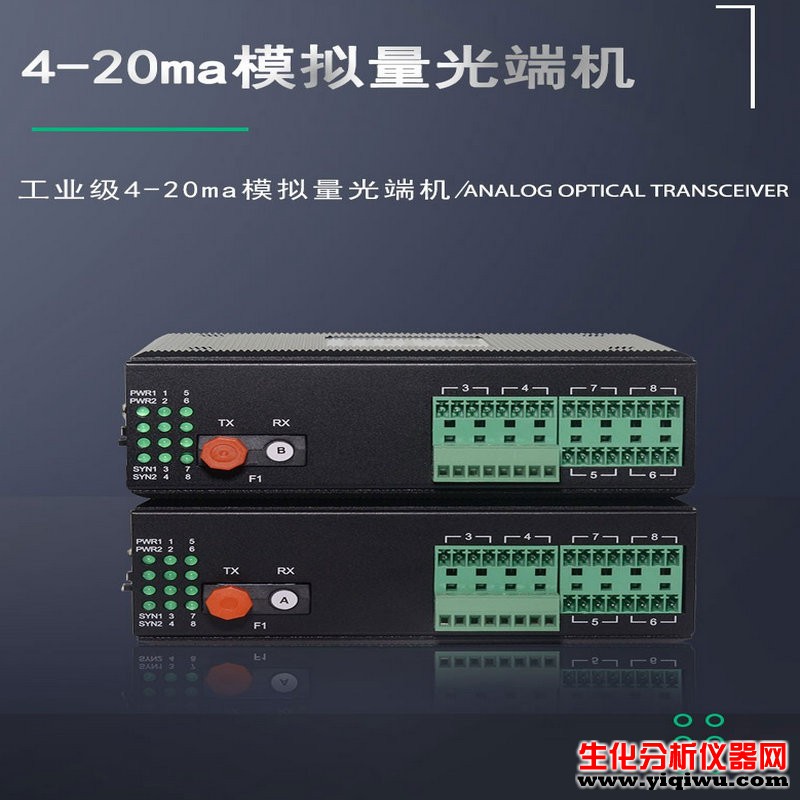

HY5700-16mA(Z)16路正向模拟量光端机采用独创技术，可同时支持1~16通道模拟量信号（电流/电压）到光纤中继。该设备采用双电源供电，高性能FPGA可编程器件，无MCU处理，高速转换，采样频率可以到100KHZ，12位AD转换芯片，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、安全性和保密性，同时也解决了电缆传输距离受限的问题。
产品特点
1、该设备配对使用， 本端信号输入，对端信号输出。
2、支持0~20mA，1~16路电流量；或支持0~10V/0~5V，1~16路电压量；16路模拟量输入输出可任意组合。
3、多模光纤/单模光纤可选，多模可传输2KM，单模可传输20KM，ST/SC/FC接口可选。
4、具有信号故障保护功能；全方位显示电接口和光纤运行状态。
5、电接口采用独立电源模块供电，完全隔离了总线与设备间的地线回路；同时采用光电隔离技术，隔离内部通讯与总线数据信号，有效保护了通信设备免受电源地线回路和浪涌的干扰破坏。
6、电接口防雷达到IEC61000-4-5(8/20μS)差模：6KV，阻抗(2Ω)；共模：6KV，阻抗(2Ω)标准。
7、支持宽范围交直流输入，支持内部隔离，冗余双电源输入，电源支持过载保护、防反接保护。
8、高强度波纹型材机壳、卡轨式安装、IP40防护等级。
9、工业级宽温工作范围-40℃~+85℃。
10、内置防雷电路，可大大减少雷电感应造成的损坏。
技术参数
光口特性
光纤模式：多模、单模可选
光纤连接：单纤、双纤可选
物理接口：FC、SC、ST可选（默认出厂FC）
光纤波长：850nm、1310nm、1550nm可选
传输距离：多模0-2km，单模0-120km
电流量特性
接口数量：1~16路
输入/出范围：4~20mA/0~20mA
分辨率：12位
采样速率：100K 次/秒
时间延迟：<1ms
负载能力：600Ω
输入电阻：125Ω
精度：0.4%（常温）
电流量：
支持1~16路4～20mA电流模拟量
输入输出范围：4~20mA
分辨率：12 位
采样速率：20K 次/秒
时间延迟：<1ms
负载能力：600Ω
输入电阻：125Ω
精度＜0.4%（常温）
电压量：
支持1~16 路0～5V/0～10V电压模拟量
输入输出范围：0~10V(包含了 0~5V)
分辨率：12 位
采样速率：20KHZ 次/秒
时间延迟：<1ms
负载能力：600Ω
输入阻抗：100KΩ
精度＜0.4%（常温）
电气和机械特性
系统电源：DC12-48V/AC12-48V（双电源冗余备份）
功耗：≤5W
外观结构：135mm(长) x 120mm(宽) x 40mm(高)
环境指标
工作温度： -40℃—+85℃（工业级物料）
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：＞500,000小时
产品型号：HY5700-16mA(Z)
产品功能描述
16路单向4～20mA工业级卡轨式模拟量光端机
业务端口描述：1个SC/FC/ST光纤接口，16个模拟量接口
电源：冗余双电源输入DC12-48V/AC12-48V；
功耗：<5W
过载保护：支持；
反接保护：支持；
电源冗余保护：支持接入端子：4芯5.08mm间距插入式端子
机械与产品尺寸
外壳：IP40防护等级，铝合金材质
尺寸：135mm(长) x 120mm(宽) x 40mm(高)安装方式：DIN导轨式安装、壁挂式安装
重量：0.7Kg/台
订购信息
推荐型号
产品描述
HY5700-1mA(Z)
1路单向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-2mA(Z)
2路单向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-4mA(Z)
4路单向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-8mA(Z)
8路单向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-16mA(Z)
16路单向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-1mA(S)
1路双向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-2mA(S)
2路双向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-4mA(S)
4路双向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-8mA(S)
8路双向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
注：光口传输速率20KM/40KM/60KM/80KM/100KM可选
