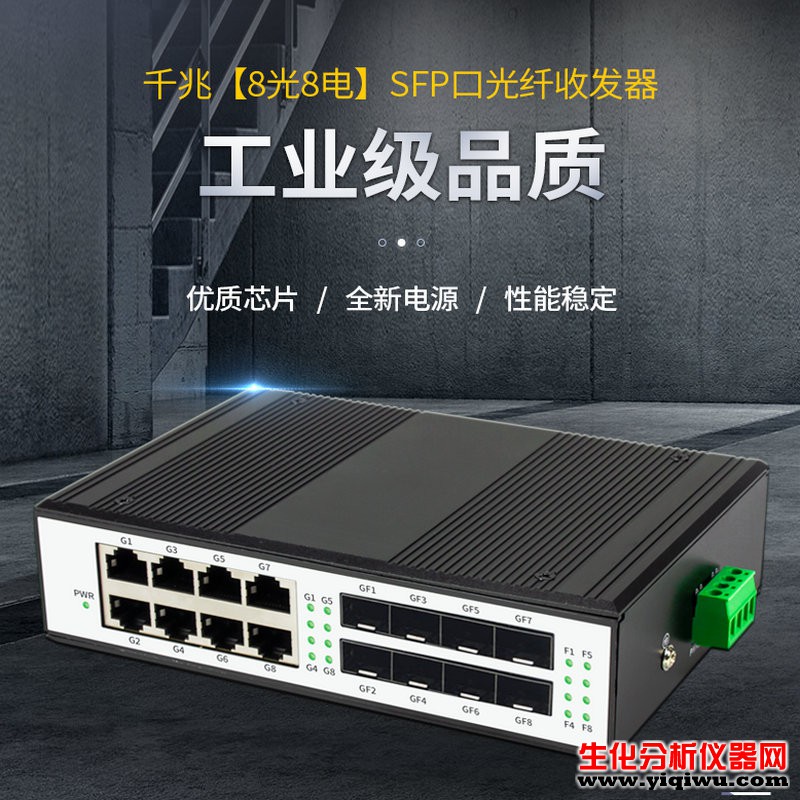

HY5700-4588G
16口千兆汇聚型工业以太网交换机，HY5700-4588G系列千兆汇聚型工业交换机支持8个千兆网络电口和8个千兆网络光口，通过单模单纤传输以太网数据，传输距离远，抗干扰能力强。设备可作为光纤收发器的网络汇聚节点，也可以与交换机网络电口和光口配套使用，灵活应对多种网络接入和组网需求。

产品特性
8个10/100/1000 baseT(X) 自适应RJ45接口；8个1000baseFX网络光纤接口，LC接口；单模单纤，传输距离可达20公里；存储转发交换方式；支持IEEE802.3、IEEE802.3u、IEEE802.3x网络标准；宽温工作范围，-40 ~ 85℃； 平均无故障时间MTBF≥10万小时；全金属封闭结构，IP40防护；工业级设计,安装简便

HY5700-4588G是一款非网管汇聚型工业级以太网交换机，拥有8个1000M电口，8个1000M光口。可帮助用户实现以太网数据的交换、汇聚以及远距离光传输功能。设备采用无风扇，低功耗设计，具有使用方便、体积小巧、维护简单等优点。产品设计符合以太网标准，添加防雷保护措施，-40℃ ~ +85℃的宽范围工作温度。该设备可应用于智能交通、电信、安防、海运、电力、水利及油田等各种宽带数据传输领域。

典型应用

u高寒工业通信，环保监控

u钢铁/冶金/矿山，气井油田

u电力输送网络，轨道交通

u高速公路，地铁综合通信/监控

u港口水利工程，楼宇机房

u厂房车间，工业自动化控制

u充电桩，风力发电，太阳能变电站

u石油，石化，污水处理

u科研机构，实验室，学校机构

u安防监控等

产品参数
接口（Provider Mode Ports）
业务接口（Fixed Port）：8*1000base-TX 8*1000 base－FX
管理接口（Management Port）: 不支持
电源接口（Power Interface）: 凤凰端子，双电源冗余
LED灯（LED Indicators）: PWR，bbbb/ACT LED
单模光纤（Monomode Optical Fiber）: 20/40/60/80/100/120KM
多模光纤（Multimode （Optical） Fibre）: 550m
网络拓扑&规模（Net Topology&Networking Scale）
环形拓扑（Ring Topology）: 不支持
星型拓扑（Star Topology）: 支持
总线拓扑（Bus Topology）: 支持
树形拓扑（Tree Topology）: 支持
电气特性（Electrical Specifications）
输入电压（bbbbb Voltage）: DC12～48V
功耗 （Power Consumption）：满载（Total power）<6.5W
二层交换（Layer 2 Switching）
交换容量（Switching Capacity）：32G
包转发率（Packet Forwarding Rate）：23.68Mpps
MAC地址表（MAC Address Table）：8K
VLAN支持及数量（VLAN）：不支持
包缓冲区（Buffer）: 2M
转发延迟（Forwarding Delay）:<5us
端口特性（Port Feature）: 交叉直连自适应
流量控制（Traffic Control）: 支持
巨型帧（Jumbo frame）: 支持10KBytes
环境条件（Environment）
工作温度（Operating Temperature）: -40℃~+85℃
储藏/运输温度（Storage Temperature）: -40℃~+85℃
相对湿度（Relative Humidity）: 5%~95% 不支持凝露（non-condensing）
散热方式（Thermal Methods）: 无风扇设计，自然散热
MTBF: 100,000 小时
机械结构（ Mechanical Dimensions）
尺寸（Product Size）: 145*125*40mm
安装方式（Installation bbbbbb）：DIN卡轨
重量（Weight）：0.54KG
防护（EMC&Ingress Protection）
IP等级（IP Level）：IP40
电源浪涌防护（Surge Protection Of Power）：IEC 61000-4-5 Level 4+（2KV/1KV）（8/20us）
网口浪涌防护（Surge Protection Of Ethernet Port）：IEC 61000-4-5 Level 4+（4KV/2KV）（10/700us）
EMI: CLASS A
抗静电干扰（ESD）: IEC 61000-4-2 Level 4 （8K/15K）
自由跌落（Free Fall）：0.5m
配套和附件（Accessories）
配套设备（Accessories）：设备，端子，选配电源适配器，说明书，合格证

订购信息

注：光口传输速率20KM/40KM/60KM/80KM/100KM可选
