8个10/100/1000MbaseT（X）自适应RJ45接口；支持IEEE 802.3、IEEE 802.3u、IEEE 802.3x网络标准；支持6KV防浪涌。线速转发。存储转发交换方式。平均无故障时间MTBF≥10万小时；坚固式高强度全金属封闭外壳。工作温度范围可以达到-40~85 ℃；工业级无风扇设计,安装简便、即插即用

产品特性

u支持8个10/100/1000M以太网RJ45电口

u电接口（RJ45接口）支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测

u支持IEEE802.3、IEEE802.3x、IEEE802.3u标准，MDI/MDI-X自适应

u超低位延迟和弹性缓存技术：采用“存储转发”模式，无缝连接不同速率设备，工作模式自适应

u输入电压：DC12~58V（双电源冗余备份），电源支持过载保护，防反接保护

u防雷等级：电源入口及RJ45电口均为四级防雷

u符合工业四级电磁兼容性要求

u防护等级：IP40、防浪涌静电、DIN卡轨式、金属铝型材、无风扇设计

u工作温度：-40 ℃ ~ + 85℃（宽温型，工业级物料）

产品描述

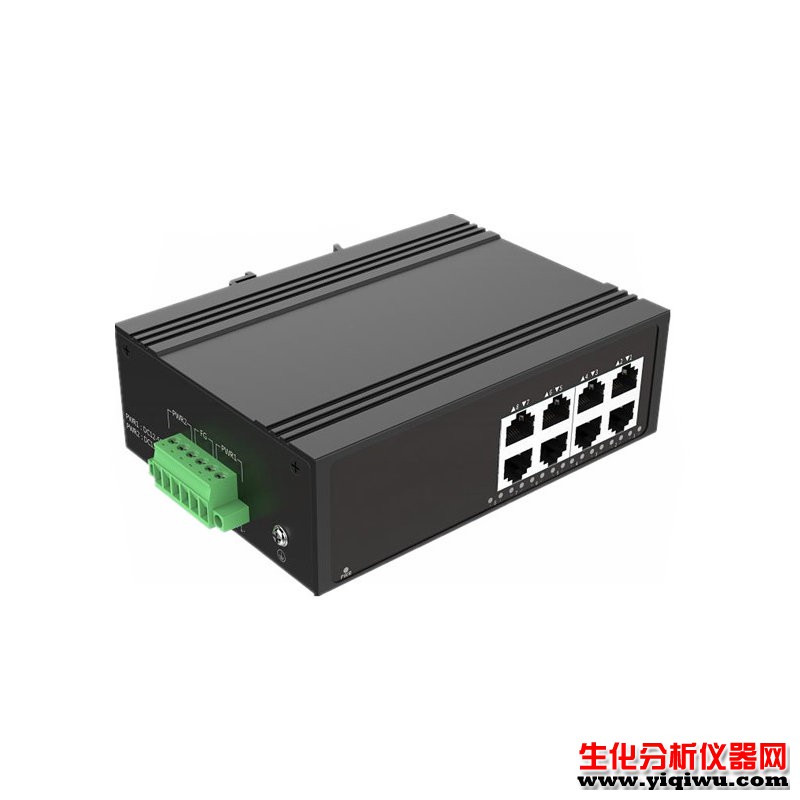

HY5700-4508G是一款非网管型千兆工业级以太网交换机，拥有8个10/100/1000base-T(X)自适应以太网RJ45接口。可帮助用户实现以太网数据的交换、汇聚功能。设备采用无风扇，低功耗设计，具有使用方便、体积小巧、维护简单等优点。产品设计符合以太网标准，添加防雷保护措施，-40℃ ~ +85℃的宽范围工作温度可靠。该设备可应用于智能交通、电信、安防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。

工业级以太网交换机?工业级产品,支持冗余电源输入,适用于不同应用环境; 低功耗无风扇设计;宽温湿度范围:工作温度-40℃~+85℃;相对湿度:5%~95%(无凝雾); 良好的电源隔离和接口保护，支持巨帧传输，MTU10K；以太网实现交换技术，基于存储转发模式；以太网接口10/100/1000M自适应，自诊断特性和自动MDI/MDIX连接；功耗低，导轨式安装方便；即插即用；

典型应用

u高寒工业通信，环保监控

u钢铁/冶金/矿山，气井油田

u电力输送网络，轨道交通

u高速公路，地铁综合通信/监控

u港口水利工程，楼宇机房

u厂房车间，工业自动化控制

u充电桩，风力发电，太阳能变电站

u石油，石化，污水处理

u科研机构，实验室，学校机构

u安防监控等

产品参数
接口（Provider Mode Ports）
业务接口（Fixed Port）：8*10/100/1000 base－T
管理接口（Management Port）: 不支持
电源接口（Power Interface）: 凤凰端子，双电源冗余
LED灯（LED Indicators）: PWR，link/ACT LED
线缆类型及距离（Cable Type&Transmission Distance）
网络拓扑&规模（Net Topology&Networking Scale）
环形拓扑（Ring Topology）: 不支持
星型拓扑（Star Topology）: 支持
总线拓扑（Bus Topology）: 支持
树形拓扑（Tree Topology）: 支持
电气特性（Electrical Specifications）
输入电压（Input Voltage）: DC10-58V
功耗 （Power Consumption）：满载（Total power）<5W
PoE支持（PoE Support）
PoE端口（PoE Port）：1~8
PoE协议（PoE Protocol）：802.3af ，802.3at
PoE引脚分配（Pin Assignment）：1,2,3,6
PoE管理模式（PoE Management）：不支持
二层交换（Layer 2 Switching）
交换容量（Switching Capacity）：16G
包转发率（Packet Forwarding Rate）：14.88Mpps
MAC地址表（MAC Address Table）：16K
VLAN支持及数量（VLAN）：不支持
包缓冲区（Buffer）:2M
转发延迟（Forwarding Delay）:<5us
端口特性（Port Feature）: 交叉直连自适应
流量控制（Traffic Control）: 支持
巨型帧（Jumbo frame）: 支持10KBytes
环境条件（Environment）
工作温度（Operating Temperature）: -40℃~+85℃
储藏/运输温度（Storage Temperature）: -40℃~+85℃
相对湿度（Relative Humidity）: 5%~95% 不支持凝露（non-condensing）
散热方式（Thermal Methods）: 无风扇设计，自然散热
MTBF: 100,000 小时
机械结构（ Mechanical Dimensions）
尺寸（Product Size）: 143X104X48mm
安装方式（Installation Method）：DIN卡轨
重量（Weight）：0.54KG
防护（EMC&Ingress Protection）
IP等级（IP Level）：IP40
电源浪涌防护（Surge Protection Of Power）：IEC 61000-4-5 Level 4+（2KV/1KV）（8/20us）
网口浪涌防护（Surge Protection Of Ethernet Port）：IEC 61000-4-5 Level 4+（4KV/2KV）（10/700us）
EMI: CLASS A
抗静电干扰（ESD）: IEC 61000-4-2 Level 4 （8K/15K）
自由跌落（Free Fall）：0.5m
配套和附件（Accessories）
配套设备（Accessories）：设备，端子，选配电源适配器，说明书，合格证

订购信息

注：光口传输速率20KM/40KM/60KM/80KM/100KM可选
