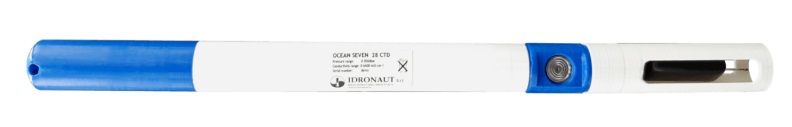

OCEAN SEVEN 28 CTD袖珍型温盐深仪
袖珍型/轻量型/20Hz采样频率
OCEAN SEVEN 28 CTD是一款袖珍型CTD，其可以方便地集成到各种载体上，比如AUV，SAV及ROV。OCEAN SEVEN 28CTD既可以自容式操作，也可以与这些载体同步实时地将数据上传到载体的甲板单元。由于其直径仅为28mm，因此其可以用于钻井监测。
OCEAN SEVEN 28 CTD体现了Idronaut公司秉持的小型化、高集成度和高性能的设计理念，在保证性能的情况下进一步缩减了CTD 的尺寸和重量。除此之外该款CTD保持了Idronaut公司产品一贯的无泵式设计、低维护传感器及低功耗等优点，其采样频率可达20Hz并且具有无漂移的传感器前置放大器。
主要优点
◎ 实时模式
OS28 CTD可通过RS232或USB-C接口将实时数据传输到船上的数据处理单元，其采样频率可按需配置，范围为2-20Hz。数据传输格式可根据船上的数据采集设备定制。内部供电是电隔离的，它可以使用7-30V的外接直流电源并保证无干扰安装。MCBH-6-MP接头安装在探头顶部。
◎ 电导率传感器
OS28 CTD采用无泵低维护传感器和Idronaut公司的高精确度七铂环石英电导探头设计，具有体积小、性能高、功耗低等特点。该传感器采用了大直径（8mm）和短长度（46mm）的设计理念，在长期部放和生物活跃的水域中，也能保证不会堵塞。它可以在现场清洗，而无需进行重新校准。
◎ 电导率传感器野外检查
OS28 CTD的电导率传感器的校准可在野外条件下进行，将CTD浸没入装有国际标准海水的容器中检查其读数。而后如果需要的话就可以通过专用软件的校准功能对电导率传感器进行校准。
◎ 自容模式
l 时间模式：CTD在一段时间内以设置的频率连续采样，然后进入休眠状态，到达设定的间隔时间后，再进入采样状态。可设置的间隔时间范围为5秒-1天。
l 连续模式：以设定的采样频率连续采样，范围2-20HZ。连续模式下，电导率传感器充当了自动开关的功能。进入海水仪器自动开启，出海水仪器自动关闭。由此可以控制仪器自动完成多个采样循环。
l 爆发模式：爆发采样模式是以2-20Hz的采样频率在配置的采样间隔（5秒-1天）时间下工作。
◎ 数据存储与内置电池
OS28 CTD内置的4GB非易失性存储器可存储60,000,000组数据。USB高速接口可以大大降低数据下载时间。
CTD可安装以下两种电池：
1节AA锂电池，3.6V，2.4Ah
1节3.6V的AA型可充电锂电池
电池续航时间：
|
采样模式 |
采样频率 |
续航时间 |
|
爆发 |
5s,2Hz |
＞8天 |
|
爆发 |
60s,2Hz |
＞104天 |
|
爆发 |
600s,2Hz |
＞2.6年 |
|
连续 |
2Hz |
＞64天 |
|
连续 |
8Hz |
＞16天 |
|
连续 |
16Hz |
＞8天 |
|
连续 |
20Hz |
＞5天 |
技术参数
◎ 传感器参数
|
参数 |
测量范围 |
精度 |
分辨率 |
时间常数 |
|
压力 |
0~1000dbar(1) |
0.05%满量程 |
0.0015%满量程 |
50ms |
|
温度 |
-5~50℃ |
0.0015℃ |
0.0001℃ |
50ms |
|
电导率 |
海水0~90mS/cm |
0.0015mS/cm |
0.0001mS/cm |
50ms(2) |
|
淡水0~7000uS/cm |
5uS/cm |
0.1uS/cm |
50ms(2) |
|
|
高盐水0~350mS/cm |
0.01 mS/cm |
0.0001mS/cm |
50ms(2) |
（1）其它压力测量范围可选：10,40,100,200,1000dbar
（2）按照1m/s的流速
◎ 电学参数
|
采样频率 |
2-20Hz |
|
|
接口 |
RS232C，USB-C |
|
|
时钟精度 |
60s/year |
|
|
软件 |
REDAS5 和ITERM |
|
|
数据存储
|
2GB非易失性存储器 |
|
|
供电电源 |
外部供电 |
7~30V直流，运行时20mA@3.6V |
|
内置电池 |
2.9~5.0V直流，运行时20mA@3.6V |
|
|
供电电流 |
运行 |
20mA 3.6V |
|
待机 |
4μA 3.6V |
|
◎ 物理参数
|
耐压 |
1000dbar |
|
|
外壳 |
316不锈钢 |
|
|
尺寸 |
外壳直径 |
28mm |
|
长度 |
280mm |
|
|
重量 |
空气中 |
0.5kg |
|
水中 |
0.4kg |
|
