小型/20Hz快速采样频率/O2/pH/ORP/南北极/“FERRYBOX”计划/高盐水/ROVs/AUVs
OCEAN SEVEN 316 Plus CTD多参数水质仪是在OCEAN SEVEN 316基础上研发的一款新型的、高精度的传感器系统，可用于海洋、河流、湖泊中物理、化学和光学水质指标的监测，是Idronaut公司30年设计和生产高质量的CTD经验的结晶。在世界上已经销售了上千台。
OCEAN SEVEN 316Plus CTD采用Idronaut公司的深海无泵低维护传感器设计，不需要泵或其他任何外部设备来冲洗传感器，从而能最大限度地降低其功耗；运用高精确度七铂环石英电导探头，采用了大直径（8mm）和短长度（46mm）设计理念，可有效地保证在长期运行后甚至在生物活跃的水域中实现自冲洗和无堵塞，并且可在现场清理，不需要重新标定，而其他品牌的CTD电导探头直径小、长度大，即使有防护措施还是很容易堵塞。
OCEAN SEVEN 316 Plus CTD可方便地集成到浮标系统、ROV和AUV等第三方操作平台，是在线监测和自容式记录的很好的选择。
OCEAN SEVEN 316 Plus CTD具有RS-232C标准接大采样频率可达20Hz。其他可选接口如：RS422和无线蓝牙，并可实现在线全海洋深度的资料传输。OCEAN SEVEN 316 Plus CTD多达16个传感器通道可供选择，包括2个数字通道，如有需要还可以添加。
设备单元
◎ 高准确度/精度（0.01% FS）压力传感器
这种传感器是建立在稳定、浮动式压电电阻传感器和漂移自由传感器接口的基础上，通过接口连接电子部件对传感器的温度相关性和非线性进行了很好的补偿。可选的标准压力传感器有：100，1000，2000，4000，7000，10000dbar。
◎ 温度传感器
采用铂电阻温度计设计，能实现快速响应（时间常数：50ms），自热效应可忽略。
◎ 流式电导率传感器
采用大直径、七铂环石英电导探头设计，无需铂黑沉积，清洁后不需要重新标定；即使在南北极进行使用也无需外置采水泵（但水泵根据需要可额外配置）。
◎ 溶解氧传感器（工作深度：7000m）
采用压力补偿的极谱法传感器设计，配带一个易更换的小帽。因为无扰动效应，所以不需要外置采水泵。
◎ pH玻璃传感器和固体胶参比电极（工作深度：7000m）
低阻抗的玻璃膜pH电极，陶瓷结合硅胶混合的参比电极，以及一个差分放大电路连接。
◎ 无线蓝牙适配器
Idronaut无线蓝牙适配器允许Ocean Seven 316 plus CTD与计算机或PDA设备（配有蓝牙设备）之间进行双向的全双工通信。
◎ 数据传输
标准RS232C接口；其他可选择接口：FSK长距离遥测技术、RS422及无线蓝牙。
◎ 数据存储器
2GB标准存储器允许保存多达4,000,000组数据。
◎ 电池单元
内置电池组（12个镍氢电池，1.2V，2.85Ah）可以允许CTD持续工作12h，而可供选择的外置电源则可以保证120h；也可选用锂电池或者充电电池。
◎ 可供选择集成的探测器和传感器
General Oceanics—1014，1015，1016，1018型多通道采水器
Idronaut—高精度（0.01%）压力传感器
Idroanut—系重触底传感器
DATASONICS—PSA916D声纳高度计，6000m
LI-COR—LI-192SA水下和LI-193SA球形水下照度（PAR）计
CHELSEA—MINItracka，Unilux和Trilux荧光计
WET Labs—C-Star透射计和WETStar小型叶绿素荧光计
SEAPOINT—荧光计和浊度仪
TURNER DESIGNS—荧光计
D&A INSTRUMENT COMPANY—OBS-3传感器
BIOSPHERICAL INSTRUMENTS—QSP-2200，QSP-2300 PAR传感器
VALEPORT—Mini SVS声速传感器
SEA-BIRD—潜水泵
采样模式
◎ 连续模式
以选定的采样率连续采集数据。可通过开关CTD进行多个周期的采样。
◎ 深度模式
根据采样深度间隔进行记录。可通过切换CTD开关进行多个剖面的采样。
◎ 时间模式
CTD在一段时间内连续采样，然后进入休眠状态，到达间隔时间后，在进入采样状态。间隔时间在0.1s到1day之间。休眠时间电池基本不耗电。此模式适合于长期监测。
◎ 条件模式
当选定的参数值超过了配置参数的界限值时，CTD将按照设定的采样频率开始采样，直到选定的参数值低于配置参数的界限值停止采样。
◎ 实时模式
CTD允许用户使用REDAS-5软件进行实时在线监测，采样频率为12或者20Hz。
操作软件
REDAS-5软件，操作界面简单友好，可以控制CTD和实时读取数据。REDAS-5是一个真正的32位Windows应用程序，可在Windows系统下完美地运行。 REDAS-5以动态图形和数字的形式显示采集到的数据，并且允许用户根据需要调整显示的参数。在实时读取的过程中，还可以根据压力、时间或其它物理量的间隔抽取数据。REDAS-5软件还可以自动启动和停止数据采集；对实时采集的数据进行处理和过滤（时间滞后补偿，平滑等）；从GPS读取地理坐标；将数据转换成文本文件，自动缩放图形窗口中的X和Y轴。
REDAS-5软件可以实现12 Hz或者20Hz的采样频率。

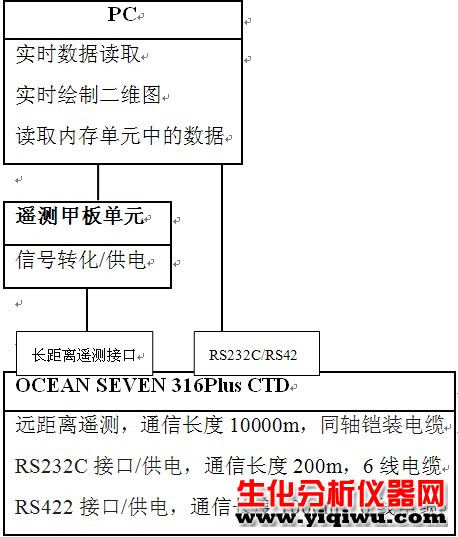

通讯和数据读取
CTD可直接通过RS232C接口与电脑相连，RS422接口的有效通讯距离比RS232C接口长。当使用长距离遥测时，需要一个甲板单元，将来自PC的RS232C通信端口的信号转成遥测信号，信号和供电也必须通过同轴铠装电缆传输。
CTD顶端有一或两个公头水密头进行通讯。六针水密头用于RS232C和RS422接口和电源输入；二针水密头用于长距离遥测接口。
|
接口类型 |
电缆长度长达 |
传输速度大到 |
|
RS232C |
200m |
38400bps |
|
RS422 |
1000m |
38400bps |
|
长距离遥测(1) |
10000m |
9600bps |
（1） 该参数由直径为6.4mm（1/4英寸）的1-H-255型Rochester电缆测得，其电阻为23Ω/km，电容为138pF/m。
CTD可与标准的Rochester同轴铠装电缆（1/10，1/8，1/4，1/2英寸）相连，大电阻值为250Ω。
（1）其他压力测量范围可选：10，40，100，200，500，2000，4000，7000，10000dbar，也可换成更高精度（0.01%FS）的压力传感器
（2）按照1m/s的流速
（3）从氮气到空气
（4）通过辅助性输入，其他的探头可以使用，诸如：荧光计, 浊度计，透射仪，高度计，光合有效辐射测量仪；六个辅助性输入可选
在海水测量中，运用联合国教科文组织（UNESCO）的公式通过计算测量得到的参数，可以得到以下数据：盐度，声速，水密度，溶解氧（ppm）。
在淡水测量中，以下数据可计算得出：总溶解性固体（Total Dissolved Solids，TDS），在20℃和25℃的电导率。
可选设备
◎ 便携式遥测甲板单元
便携式遥测甲板单元可通过同轴电缆与CTD和计算机相连。便携式甲板单元可通过与半双工通信的收发器（调制解调器）与CTD通信。甲板单元放置在一个的外壳防水的塑料箱中，内置一个可充电铅电池，这样即使在无外部电源的情况下CTD也可以工作。内置电池充满电状态下可保证CTD和甲板单元20小时的连续工作。
内置电池充电器：115/220V交流±10%，50-60Hz±5%
电源：30V直流（大到0.3A@12 V）
尺寸：340×300×160mm，重量：6.5kg
◎ MKPlus遥测甲板单元
新一代的MKPlus甲板单元可给OCEAN SEVEN 3xx 系列CTD供电，自适应V32/V32bis调制解调器，优化全双工的实时通信，通信速度可达14,400bps。在通信过程中可向操作者提供可视化的反馈信息，以便自动调整线路质量和通讯速度。
MKPlus甲板单元是将创新的V32/V32bis遥测调制解调器添加到了世界知名的MK甲板单元上。MKPlus甲板单元在世界上已经销售了上百台。MKPlus甲板单元被安装在一个19寸机架金属盒内，是专为船上作业设计的。
电源适配器：115/220V交流±10%，50~60Hz±5%
电源：220V直流（大到1A@12 V）
尺寸：480×160×90mm，重量：3kg
◎ 便携式数据读取装置
便携轻便，坚固耐用，基于Windows Mobile™软件，克服了PC使用的限制，可在野外及恶劣环境下使用。通过内置的RS232接口及专用程序和CTD建立通讯。
◎ 便携式手动绞车
2路或5路滑环。可容纳350m直径5mm的聚氨酯铠装电缆，或100m直径为8.3mm的聚氨酯凯芙拉多芯铠装电缆。
◎ 同轴铠装电缆，直径5mm，聚氨酯
断裂强度：200kg，每km重量：40kg。
◎ RS232C/RS422同轴铠装电缆，直径8.3mm，聚氨酯凯芙拉
多芯凯芙拉缆，直径8.3mm，专为RS422或RS232C接口设计。2对缠绕线组成：一个2×24AWG缠绕，一个2×19AWG缠绕。断裂强度：>200kg。RS232C数据传输距离：200m；RS422数据传输距离：1000m。重量：水中3.6kg/100 m，空气中9.6kg/100m。
◎ 传感器保护防污套装
安装在靠近传感器的地方。有效保护传感器，防止生物附着污染。专门设计用于浮标及潜标，不会释放任何毒素。
◎ 钛质保护框架
对于底部传感器和/或上部的水密接头保护：直径260mm。
外围系泊框架，包围在CTD周围以便安装两个额外的传感器，直径350mm，长950mm。
◎ 外置水下可充电电池组
14.4V直流（12节镍氢电池），4.5Ah。
直径75mm，长315mm，耐压1500m；直径66mm，长315mm，耐压7000m。
通过一个或两个法兰与CTD固定在一起。
◎ 透明流动测量池
可方便的与泵相连（水量200~300ml），这样OCEAN SEVEN 316 Plus CTD就满足了“FerryBox”项目的要求。
