一、适用范围
本试验装置按照公路土工试验和水利工程试验规程标准研制，用于测定无粘性自由排水粗料土、巨料土、（包括堆石料）的最大干密度，本产品具有结构紧凑，使用方便等优点，广泛用于施工现场 实验室及科研单位。
二、技术参数
1.、采用变频器，数字控制
2.、振动台面尺寸：600600mm( 公路土工试验) 762x762mm (水利工程试验）
3、.频率振动：0---60HZ 可调
4、双振幅：0---2mm 可调
5、整机重量：300Kg
三、1、(公路土工试验)试料质量及仪器尺寸：
土料
最大尺寸
（mm）
试料
质量
（kg）
试桶尺寸
套筒
高度
（mm）
装料工具
容积
（cm3）
内径
60
40
20
10
5 或<5
34
34
11
11
11
14200
14200
2830
2830
2830
280
280 152 152 152
250
250
305
305
305
小铲或大勺
小铲或大勺
小铲或大勺 Ф25mm 漏斗 Ф25mm 漏斗
2、（水利工程试验）试料质量及仪器尺寸：
（1）土料尺寸：小于60mm
(2)大钢桶内径300mm, 试桶高340mm,小钢桶内径200mm,高230mm。
四、其它配套工具（由用户自配）
1、百分表及支架（或深度尺）：表分表量程至少50mm 以上，分度值 0.025mm
2、台称：量程 50Kg，感量 6g
3、起吊机：起吊重量至少 180Kg
4、标准筛：60mm 40mm 20mm 10mm 5mm 0.074mm
5、 其它工具：加厚底板提手、烘箱、金属盘、小铲、大勺及漏斗、 橡皮锤、秒表、直钢尺、试筒布套等。
五、试验方法（干土法）
1、充分搅拌烘干试样，即使其颗粒分离程度尽可能小；然后大致分成三份。测定并记录空试筒质量。
2、用小铲或漏斗将任一份试样徐徐装入试筒，并注意使颗粒分离程度最小(装填宜使振毕密实后的试样等于或略低于筒高的1/3）抹平 试样表面。然后可用橡皮锤或类似物敲击几次试筒壁，使试料下沉。
3、放置合适的加重底板于试料表面，轻轻转动几下，使加重底板与试样表面密合一致。卸下加重底板把手。
4、将试筒固定于振动台面上，装上套筒，并与试筒紧密固定，将合适的加重块置于加重底板上，其上部尽量不与套筒内壁接触。
5、设定振动台在振动频率 50Hz 下的垂直振动双振幅为 0.5mm；或在振动频率 60Hz 下的垂直双振幅为 0.35mm。 振动试筒及试样等，在 50Hz 下振动10min；在 60Hz下振动 8min。 振毕卸去加重块及加重底板。
6、按本规程 2—5 步骤进行第二层、第三层试料振动压实。但第三层振毕加重底板不再立即卸去。
7、卸去套筒，然后检查加重底板是否与试样表面密合一致，即按压
8、加重底板边缘，看其是否翘起，若翘起则宜在试验报告中注明。
8、将百分表架支杆插入每个试筒导向瓦套中；刷净试筒顶沿面上及加重底板上位于试筒导向瓦两侧测量位置所积落的细粒土， 并尽量避免将这些细粒土刷进试筒内， 然后分别测读并记录试筒导向瓦每侧试 筒顶沿面（中心线处）各三个百分表读数，共 12 个读数（其平均值即为终了百分表读数 Rf）

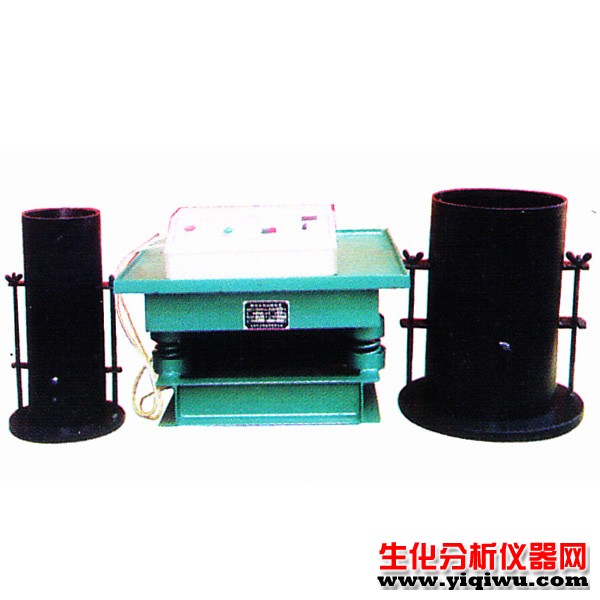

振动台法试验装置
