一、简介：

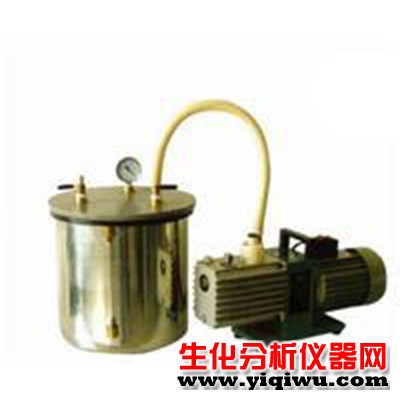

BHG型真空饱和装置系根据GB/T50123-1999土工实验方法标准之“试样制备和饱和”章而制作的真空饱和装置（真空泵另购）。
BHG型真空饱和装置采用1Cr18Ni9Ti不锈钢材料制作而成，具有容积大（300300高），重量轻之特点。
二、使用方法：使用本装置饱和土样时，按照GB/T50123-1999，装样将本装置用真空橡管（附件）与真空泵（抽气机）连接，接通电源前：
1、将先将“盖”上的两阀门关闭（一只真空阀，一只注水阀）。
2、对盖微加压力，启动真空泵，徐徐开启真空阀（过快开阀会导致真空泵喷油）。此时真空压力表则示真空值，本装置工作正常。
3、可以放置三个GDB-1型叠式饱和器。
三、主要技术指标
1 根据GB/T50123-1999土工实验方法标准制作
2 有机玻璃饱和缸：内径300mm，高300mm；
3 抽气速率（L/s）：1
4 极限真空（pa）：6×10-2
5 进气口内径（mm）：Φ8
四、 主要组成部分
1 真空泵；
2 饱和缸；
3 真空表；
4 抽气开关以及进水开关等
