一、适用范围：
本仪器用于测定路面用粗集料，如碎石、砾石等的冲击值试验，用于确定集料抵抗瞬间冲击或撞击阻力的能力。
二、主要结构：

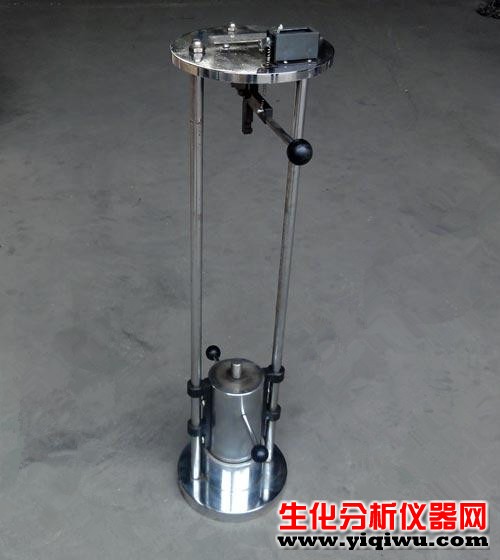

机器主要由下列部件组成：释放按钮； 调整按钮； 手把； 挂钩; 击锤； 立柱； 冲击杯； 底座.
三、主要技术参数：
1、量 筒：内径76mm、内高51mm、壁厚3mm。
2、冲击杯：内径102mm、内高50mm的圆形钢筒，内侧表面经钢化处理。
3、捣实棒：钢棒直径10mm、长23mm、一端为半球面。
4、冲击锤重：14.0~13.5Kg，下部圆柱直径100mm、长50mm、底部边缘作成1.5mm倒角,表面淬火。
5、冲击锤落高：380±5mm。
四、试验方法：
(参见JTJ058-94，《公路工程集料试验规程》T0322-94进行)。
1、备料：筛取通过15mm筛孔保留在10mm筛上的集料1Kg，风干或加热烘干，烘干时温度不超过100℃，时间不超过4小时。
2、盛料：用铲将集料的三分之一从容器顶不超过50mm处装入量筒，用捣实棒圆形端将集料捣实25次，每次捣实应从量筒顶不超过50mm处自由落下，落点尖在集料表面均匀分布。同样的方法3次做完,除去多余的集料,并外加集料填满空隙。
3、称量：将量筒中盛满的集料倒于天平中称取质量(质量m，准备至0.1g)，第二次试验用同样质量。
4、倒料：将量筒中集料倒入机器底座上的金属杯中，并用捣实棒在它上面单独捣实25次，以便压实。
5、锤击：让锤从380±5mm处自由落下锤击集料，并连续锤击达15次。每次锤击间隔不少于1秒。第一锤击后，对所要求落高不再调整。
6、筛分和称量：将杯中击碎的石料倒至清洁的托盘上，并用橡胶锤锤击金属杯外面，用硬毛刷刷内表面，直至集料细颗粒全部落在托盘上为止。将击碎集料倒入2.5mm筛上进行筛分，直至在1分钟内没有进一步明显增量为止。将通过2.5mm筛孔的石屑和保留在2.5mm筛孔的石屑置于天平上称量，精确到0.1g，分别以m1(筛下)和m2(筛上)表示。若m1+m2大于m+1g时，则其结果无效。
7、复试：用同第一次相同的质量的另一样品，重复整个程序进行试验。
五、使用方法
1、将冲击值试验机置于试验室地面上，下面放置铸铁或厚木板。
2、提起击锤，使击锤挂钩与上挂立钩接合挂牢。
3、将集料倒入试验机底座上的冲击杯中，按试验方法操作。
4、按动放按钮，此时上挂钩和击锤挂钩脱钩，锤自行脱落。
六、维修保养：
1、每次试验结束后将仪器擦拭干净，运动部位加润滑油保养。
2、使用时不要随便触动释放开关，以免发生意外。
3、不使用时将击锤旋转于仪器底部，防止闲置时意外事故发生。
七、装箱清单：
1、主机：1台
2、量筒：1只
3、捣实棒：1根
4、冲击杯：1只
5、说明书：1份
6、合格证：1份
集料冲击值试验仪
