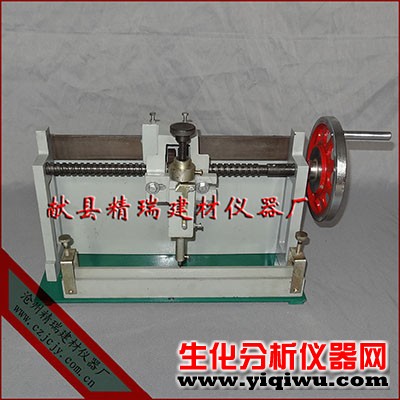

点击图片查看原图
本标距仪是专为测试钢筋延伸率而设计的划印仪器，它比手动划印更准确，效率可提高几十倍，大大缩短了试验人员的劳动时间。本机具有精准度高，操作简便，移动方便等特点，是十堰市最理想的必备仪器。
二、手动打点机技术参数
1、 打印标距：5mm 10mm
2、 最大误差：300mm ±0.3mm
3、 外形尺寸：530×200×300mm
4、 重量：约23kg
5、 钢锥硬度：HRC62°
三、手动钢筋打印机构造
本机由底座，支撑架，V形槽，打印总成组成。
1、 底座
2、 V形槽
3、 打印总成
4、 提升手柄
5、 标距变换螺丝
6、 高度调节手柄
7、 钢筋固定螺丝
8、 手轮
四、手动钢筋打点机操作方法
1、 首先确定打印标距，调整距离的方法是松开打印总成两侧的固定螺丝（5）锥杆套移向左端为10mm，移向右端为5mm再固定螺丝（5）拧紧。
2、 提起锥杆提升手柄（4）把钢筋直放入V形槽内（螺纹钢直线边向上）紧固好，注：左手提起锥杆，右手向左搬动提升手柄，以免用力过度损坏机件。
3、 落下手柄（4）转动手轮，使锥杆落到最低处，调整高度调节手柄，（6）使钢锥接触钢筋后，再继续下调1-2mm，不要下调太多，否则打印时锥头以确保锥头足够的打入钢筋的余量就行。
4、 提起手柄（4）逆时针转动手柄，使打印总成（3）行至最左端。
5、 落下锥杆，顺时针匀速旋转手柄，直至打印总成行至最右端。
6、 提起锥杆，松开钢筋紧固螺丝（7），取出钢筋，打印完毕。
五、手动标距仪
1、 本仪器经常保持清洁，存放干燥处。
2、滑动部分经常加润滑油。
