一、产品简介

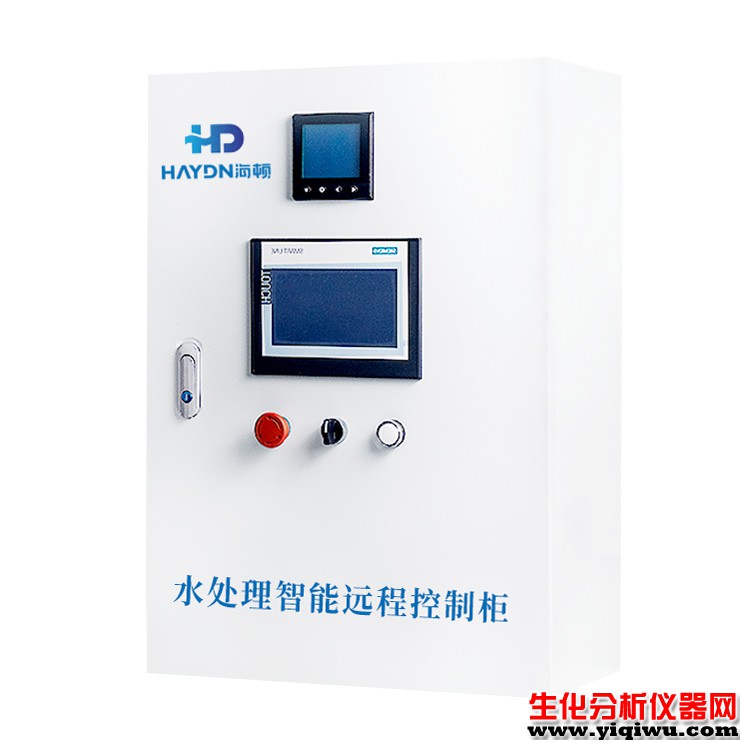

HD-RCD810系列水处理智能远程控制柜，是由重庆海顿科技有限公司自主研发的一款智能远程控制产品。上市以来，广泛应用于农村污水处理站、乡镇污水处理站、医院废水处理站、小型工厂废水处理站等，实现了小型污水处理设备的远程智能控制和管理，节省了大量的人力和管理费用，得到广大用户的一致好评。
水处理智能远程控制柜，支持接入水位、流量、水质等多种传感器，支持控制水泵、阀门、风机以及其它水处理专用设备等，同时还支持采集电流、电压、电能等电力参数。通过4G无线传输，或者有线宽带网，实现在远程电脑或手机终端上远程监控的功能。
二、功能特点
※ 内部元件全部选用施耐德、西门子、欧姆龙等进口优质元件，质量好、寿命长；
※ 扩展能力强，可以根据需求扩展多路仪表接口、多路设备接口；
※ 支持采集设备电压、电流、功率、电能等电力参数，且可以上传云端进行监测和存储；
※ 通讯方式灵活，支持4G全网通无线传输、有线宽带上网、RS485输出等通讯方式；
※ 柜体可以定制为室内型或户外防雨型，可以选用碳钢材质或304不锈钢材质；
※ 7寸工业级触摸屏显示，支持就地操作设备、参数设置等；
※ 支持接入到云服务器软件平台，通过电脑网页或手机APP实现远程控制；
※ 控制模式丰富，可以根据工艺需求，实现手动、定时和自动控制。
三、技术参数
供电电压：AC380V、AC220V
外形尺寸：500*700*250mm，可根据需求扩展
柜体材质：碳钢喷塑，可定制304不锈钢
通讯方式：4G全网通、有线宽带上网
安装方式：壁挂式，可定制落地式
仪表接口：4路，可扩展到8路、12路、16路等
设备接口：6路，可扩展到8路、12路、16路等
使用寿命：5年以上
就地显示：7寸工业触摸屏
数据存储：就地存储、远程数据库存储
操作模式：就地、远程
控制模式：手动、定时、自动
远程操作：电脑网页、手机APP
工作温度：-20~65℃
工作湿度：95%RH，无冷凝
产品重量：约35KG
四、系统结构
系统由设备层、控制层、通讯网络和云平台组成。设备层主要包括水位计、流量计、水质分析仪、水泵、阀门、风机等设备构成；控制层即智能远程控制柜，主要实现数据采集和设备控制逻辑；通讯网络有4G无线传输、有线宽带等方式；云平台包括云服务器、软件平台和手机APP等部分组成。
五、软件平台
系统的设计是基于GPRS/4G数据传输技术和网络技术之上的，软件开发采用B/S架构的方式设计。B/S结构具有良好的扩充性，对客户端没有任何特殊要求，对用户数也没有限制，只需支持网络并具有浏览器功能即可。B/S模式只在服务器安装应用程序，客户端不须安装程序，直接使用IE或其他浏览器即可使用，修改应用程序只与服务器有关，客户端不作任何改动，操作简单，维护方便。
