仪器简介：
上海市高新技术成果转化项目
上海市重点新产品项目
上海市创新基金项目
上海市重点新产品项目
上海市创新基金项目

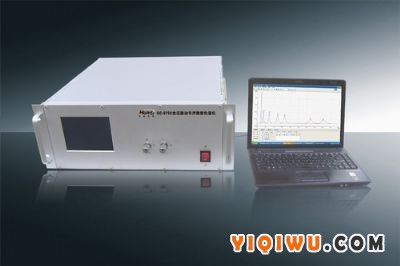

GC-9760变压器油专用微型色谱仪是上海华爱色谱分析技术有限公司最新推出的一款适用于现场快速分析的便携式专用色谱仪，该仪器采用经典的三检测器流程，一次进样即可完成绝缘油中溶解的七种气体组分含量的全分析（包括H2、O2、CH4、C2H4、C2H6、C2H2、CO和CO2），分析数据与传统的试验室色谱仪数据完全一致。仪器采用先进的小型模块化设计理念，整机体积小、重量轻，便于携带到现场进行分析，为变压器的监督试验提供及时、准确的数据的同时也节约了大量的人力、物力。
经中科院上海查新咨询中心检索，GC-9760变压器油专用微型色谱仪的综合技术处于国内领先，并达到国际先进水平。该产品于2008年9月荣获上海市高新技术成果转化证书，并于2009年4月份荣获上海市重点新产品称号。2009年6月，由于看好该产品的技术先进性和良好的市场前景，上海市科学技术委员会给予该产品上海市创新资金支持。
经中科院上海查新咨询中心检索，GC-9760变压器油专用微型色谱仪的综合技术处于国内领先，并达到国际先进水平。该产品于2008年9月荣获上海市高新技术成果转化证书，并于2009年4月份荣获上海市重点新产品称号。2009年6月，由于看好该产品的技术先进性和良好的市场前景，上海市科学技术委员会给予该产品上海市创新资金支持。
技术参数：
1、 最小检测浓度（单位µL/L）：
|
组份名称
|
H2
|
CO
|
CO2
|
CH4
|
C2H4
|
C2H6
|
C2H2
|
|
最小检测浓度
|
2
|
2
|
2
|
0.1
|
0.1
|
0.1
|
0.1
|
2、 定性重复性：偏差≤1％
3、 定量重复性：偏差≤3％
主要特点：
1、气路压力数字显示：
GC-9760所有气路压力均通过压力传感器数字显示，通过工作站即可直接读取氮气、氢气和空气的压力，实施掌握分析条件。
2、温度参数数字显示，并实现计算机控制：
GC-9760所有温度参数均实现数字显示，通过工作站即可直接读取和控制包括柱箱、检测器、转化炉等各路温度，操作简洁明了。
3、数字化FID电子调零技术：
GC-9760变压器油专用微型色谱仪的FID检测器信号调零采用电子调零技术，在FID信号放大上利用高精度数字电路对FID进行基流补偿，实现FID输出信号电平的电子调节。电子调节可以直接安装在电路板的信号通道上，提高电子噪声抑制能力，不存在机械电位器连线拾取的干扰信号。另外，由于减小了寄生参数，因而具有较强的抗干扰能力。
4、采用隔爆型防爆设计的FID检测器：
将FID检测器全部封闭在一个外壳内，该外壳可以承受任何通过外壳任一接合面或结构间隙渗透到外壳内部的可燃性气体在内部的爆炸而不损坏。大大提高了仪器使用的安全性。
GC-9760所有气路压力均通过压力传感器数字显示，通过工作站即可直接读取氮气、氢气和空气的压力，实施掌握分析条件。
2、温度参数数字显示，并实现计算机控制：
GC-9760所有温度参数均实现数字显示，通过工作站即可直接读取和控制包括柱箱、检测器、转化炉等各路温度，操作简洁明了。
3、数字化FID电子调零技术：
GC-9760变压器油专用微型色谱仪的FID检测器信号调零采用电子调零技术，在FID信号放大上利用高精度数字电路对FID进行基流补偿，实现FID输出信号电平的电子调节。电子调节可以直接安装在电路板的信号通道上，提高电子噪声抑制能力，不存在机械电位器连线拾取的干扰信号。另外，由于减小了寄生参数，因而具有较强的抗干扰能力。
4、采用隔爆型防爆设计的FID检测器：
将FID检测器全部封闭在一个外壳内，该外壳可以承受任何通过外壳任一接合面或结构间隙渗透到外壳内部的可燃性气体在内部的爆炸而不损坏。大大提高了仪器使用的安全性。
色谱工作站：
1、通过工作站完成所有温度参数的设置，并实时在计算机上显示
2、通过工作站完成FID检测器点火和TCD检测器的桥流设置
3、通过工作站完成检测器参数的设置
4、轻松点击鼠标，即可完成TCD和FID之间的信号切换，无须键入复杂的命令
5、内置基线补偿功能，切换后的基线自动对齐到一条直线，无须手工调节基线
1、通过工作站完成所有温度参数的设置，并实时在计算机上显示
2、通过工作站完成FID检测器点火和TCD检测器的桥流设置
3、通过工作站完成检测器参数的设置
4、轻松点击鼠标，即可完成TCD和FID之间的信号切换，无须键入复杂的命令
5、内置基线补偿功能，切换后的基线自动对齐到一条直线，无须手工调节基线
