仪器简介：
用气相色谱法测定绝缘油中溶解气体的组分含量，是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。

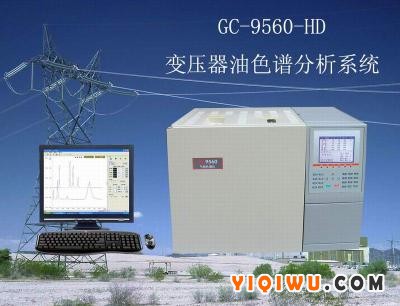

GC-9560-HD变压器油专用色谱仪是上海华爱色谱分析技术有限公司最新推出的一款电力系统专用气相色谱仪，仪器采用一次进样、双柱并联、一次分流的三检测器流程，配TCD检测器和两个FID检测器，其中H2和O2通过TCD检测；烃类气体（甲烷、乙烯、乙烷、乙炔）通过FID1检测，CO、CO2通过FID2检测，克服了大量CO、CO2对烃类气体的影响，特别是乙炔的影响。
GC-9560-HD采用大屏幕LCD液晶显示器，中文菜单式操作，真正实现计算机与色谱主机之间的双向通讯，是国内第一款真正实现计算机反控技术的气相色谱仪。检测器直接输出数字信号，在计算机上即可实现除数据处理外的温度参数设置、检测器参数设置、FID点火、TCD桥流设置等操作；主机的升温、降温等也可以通过计算机进行控制。
三、系统配置：
1、GC-9560-HD变压器油专用色谱仪：
2、GC-9560V4.0版变压器油专用色谱工作站
3、振荡脱气装置
4、标准气体
5、气源：高纯氮气、高纯氢气、干燥空气
GC-9560-HD变压器油专用色谱仪是上海华爱色谱分析技术有限公司最新推出的一款电力系统专用气相色谱仪，仪器采用一次进样、双柱并联、一次分流的三检测器流程，配TCD检测器和两个FID检测器，其中H2和O2通过TCD检测；烃类气体（甲烷、乙烯、乙烷、乙炔）通过FID1检测，CO、CO2通过FID2检测，克服了大量CO、CO2对烃类气体的影响，特别是乙炔的影响。
GC-9560-HD采用大屏幕LCD液晶显示器，中文菜单式操作，真正实现计算机与色谱主机之间的双向通讯，是国内第一款真正实现计算机反控技术的气相色谱仪。检测器直接输出数字信号，在计算机上即可实现除数据处理外的温度参数设置、检测器参数设置、FID点火、TCD桥流设置等操作；主机的升温、降温等也可以通过计算机进行控制。
三、系统配置：
1、GC-9560-HD变压器油专用色谱仪：
2、GC-9560V4.0版变压器油专用色谱工作站
3、振荡脱气装置
4、标准气体
5、气源：高纯氮气、高纯氢气、干燥空气
技术参数：
性能指标：
(1)最小检测量：一次进样，进样量为1mL时，油中最小检测浓度：
(1)最小检测量：一次进样，进样量为1mL时，油中最小检测浓度：
|
组份名称
|
最小检测浓度
|
标准要求值
|
|
氢气 （H2）
|
2ppm
|
|
|
一氧化碳 （CO）
|
2ppm
|
|
|
二氧化碳（CO2）
|
2ppm
|
|
|
甲烷 （CH4）
|
0.1ppm
|
|
|
乙烯 （C2H4）
|
0.1ppm
|
|
|
乙烷 （C2H6）
|
0.1ppm
|
|
|
乙炔 （C2H2）
|
0.1ppm
|
(2)定性重复性：偏差≤1％
(3)定量重复性：偏差≤3％
主要特点：
（1）全计算机反控技术：所有温度参数均可通过计算机进行设定，真正实现计算机与色谱主机之间的双向通讯
（2）系统采用大屏幕LCD液晶显示器，菜单式输入
（3）轻点鼠标，即可完成FID自动点火、TCD设置桥流等操作
（4）坐在电脑前，即可完成仪器的升温、降温等操作
（2）系统采用大屏幕LCD液晶显示器，菜单式输入
（3）轻点鼠标，即可完成FID自动点火、TCD设置桥流等操作
（4）坐在电脑前，即可完成仪器的升温、降温等操作
