西安艾菲特光电技术有限公司

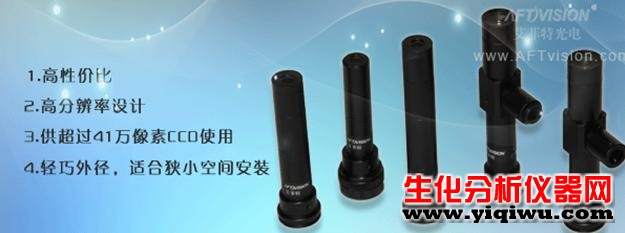

    西安艾菲特光电技术有限公司长期致力于高分辨率设计、低畸变率一百万像素工业相机镜头， 供超过41万像素CCD工业相机使用的机器视觉镜头，巧外径，适合狭小空间安装，优良的光学性能和品质，高性价比的一款工业显微镜头；
FML 倍数物距 S：标准型 C：同轴光型
型号 光学倍率 /物距(WD) 数值孔径(NA) F/# 分辨率(µm) 景深(mm) 畸变 最大CCD CCD接口 外形尺寸
FML05X65S/C 0.5 65mm 0.020 12.5 17 4.00 0.25 1/2’ C Φ18×55
FML06X65S/C 0.6 65mm 0.025 11.3 13 3.25 0.15 1/2’ C Φ18×60
FML07X65S/C 0.7 65mm 0.032 10.9 10 1.79 0.03 1/2’ C Φ18×65
FML08X65S/C 0.8 65mm 0.035 12.0 11 1.58 0.36 1/2’ C Φ18×65
FML10X65S/C 1.0 65mm 0.037 13.5 9 1.08 0.36 1/2’ C Φ18×65
FML15X65S/C 1.5 65mm 0.045 15.5 8 0.50 0.36 1/2’ C Φ18×75
FML20X65S/C 2.0 65mm 0.058 17.2 6 0.34 0.36 1/2’ C Φ18×80
FML25X65S/C 2.5 65mm 0.058 20.5 6 0.30 0.1 1/2’ C Φ18×85
FML30X65S/C 3.0 65mm 0.059 25.5 6 0.23 0.1 1/2’ C Φ18×89
FML40X65S/C 4.0 65mm 0.059 34.0 6 0.17 0.1 1/2’ C Φ18×108
FML50X65S/C 5.0 65mm 0.064 38.9 5 0.12 0.17 1/2’ C Φ18×113

FML 倍数物距 S：标准型 C：同轴光型
型号 光学倍率 /物距(WD) 数值孔径(NA) F/# 分辨率(µm) 景深(mm) 畸变 最大CCD CCD接口 外形尺寸
FML05X110S/C 0.5 110mm 0.025 9.0 13 2.90 0.9 1/2’ C Φ18×50
FML06X110S/C 0.6 110mm 0.025 12.0 13 2.67 0.9 1/2’ C Φ18×55
FML07X110S/C 0.7 110mm 0.037 9.5 9 1.56 0.01 1/2’ C Φ18×83
FML08X110S/C 0.8 110mm 0.037 10.5 9 1.36 0.01 1/2’ C Φ18×90
FML10X110S/C 1.0 110mm 0.037 13.5 9 1.08 0.01 1/2’ C Φ18×113
FML15X110S/C 1.5 110mm 0.036 20.6 9 0.73 0.24 1/2’ C Φ18×98
FML20X110S/C 2.0 110mm 0.036 27.5 9 0.55 0.10 1/2’ C Φ18×102
FML25X110S/C 2.5 110mm 0.036 34.4 9 0.44 0.08 1/2’ C Φ18×113
FML30X110S/C 3.0 110mm 0.036 41.3 9 0.37 0.06 1/2’ C Φ18×122
FML40X110S/C 4.0 110mm 0.036 55.0 9 0.28 0.03 1/2’ C Φ18×143
FML50X110S/C 5.0 110mm 0.036 68.8 9 0.22 0.05 1/2’ C Φ18×143

FML 倍数物距 S：标准型 C：同轴光型
型号 光学倍率 /物距(WD) 数值孔径(NA) F/# 分辨率(µm) 景深(mm) 畸变 最大CCD CCD接口 外形尺寸
FML05X150S/C 0.5 150mm 0.012 9.0 13 6.67 0.34 1/2’ C Φ18×65
FML06X150S/C 0.6 150mm 0.012 12.0 13 5.56 0.20 1/2’ C Φ18×74
FML07X150S/C 0.7 150mm 0.027 9.5 9 1.50 0.24 1/2’ C Φ18×98
FML12X150S/C 0.8 150mm 0.027 10.5 9 1.30 1.30 1/2’ C Φ18×102
FML15X150S/C 1.0 150mm 0.027 13.5 9 1.08 1.00 1/2’ C Φ18×107
FML20X150S/C 1.5 150mm 0.027 20.6 9 0.73 0.75 1/2’ C Φ18×119
FML25X150S/C 2.0 150mm 0.027 27.5 9 0.55 0.60 1/2’ C Φ18×130
FML30X150S/C 2.5 150mm 0.027 34.4 9 0.44 0.50 1/2’ C Φ18×141
FML40X150S/C 3.0 150mm 0.029 41.3 9 0.37 0.35 1/2’ C Φ18×143
FML 倍数物距 S：标准型 C：同轴光型
型号 光学倍率 /物距(WD) 数值孔径(NA) F/# 分辨率(µm) 景深(mm) 畸变 最大CCD CCD接口 外形尺寸
FML01X280S/C 0.1 278mm 0.005 10.0 67 80.00 0.4 1/2’ C Φ16×55
FML02X140S/C 0.2 143mm 0.010 10.0 34 20.25 0.37 1/2’ C Φ16×55
FML03X100S/C 0.3 100mm 0.013 11.5 26 10.26 0.33 1/2’ C Φ16×55
FML03X260S/C 0.3 260mm 0.013 12.0 25 4.5 0.5 1/2’ C Φ16×55
FML03X180S/C 0.3 180mm 0.013 12.0 16.5 4.3 0.5 1/2’ C Φ16×55
FML04X80S/C 1.5 80mm 0.013 12.5 21 6.25 0.29 1/2’ C Φ18×55
FML05X50S/C 0.5 50mm 0.016 17.2 6 1.33 0.1 1/2’ C Φ18×80
FML05X130S/C 0.5 130mm 0.016 20.5 12.2 2.8 0.4 1/2’ C Φ18×86
FML05X160S/C 0.5 160mm 0.060 25.5 13 3.20 0 1/2’ C Φ18×86
FML05X260S/C 0.5 260mm 0.016 34.0 15 3.2 0.3 1/2’ C Φ18×86
FML08X103S/C 0.8 103mm 0.039 38.9 9 1.29 0.3 1/2’ C Φ18×86
FML08X100S/C 0.8 105mm 0.050 12.5 9.5 1.7 0 1/2 C Φ18×86
FML08X200S/C 0.8 200mm 0.045 11.5 17.8 2.1 0.3 1/2 C Φ18×86
FML10X90SC 1 90mm 0.055 13.0 8.8 1.1 0.2 1/2 C Φ18×86
FML10X180SC 1 180 0.060 13.1 17.8 1.5 0.2 1/2 C Φ18×86
FML10X250S/C 1 250 0.060 13.2 18.0 1.6 0.1 1/2 C Φ18×86
FML10X350S/C 1 350 0.060 13.5 22.0 2.5 0.1 1/2 C Φ18×86
    应用领域：机械设备视觉定位、半导体检测、晶片检测；IC晶圆，LED晶圆，置晶，固晶，邦定，点胶定位；ITO玻璃，STN/CSTN/TFT面板分划，丝印；液晶显示检测，液晶模组FOG/COG；多晶硅、单晶硅、晶圆划片，丝印；多层显示面板组装；电容屏面板分划，丝印，组装；零部件OCR识别；印刷机械、打孔MARK点定位；机器视觉实验室应用；其他图像处理、视觉检测、测量、定位工业应用.若想查看工业相机镜头,更详细介绍请登陆：艾菲特光电技术有限公司 产品咨询热线：029-62273900，62273911
